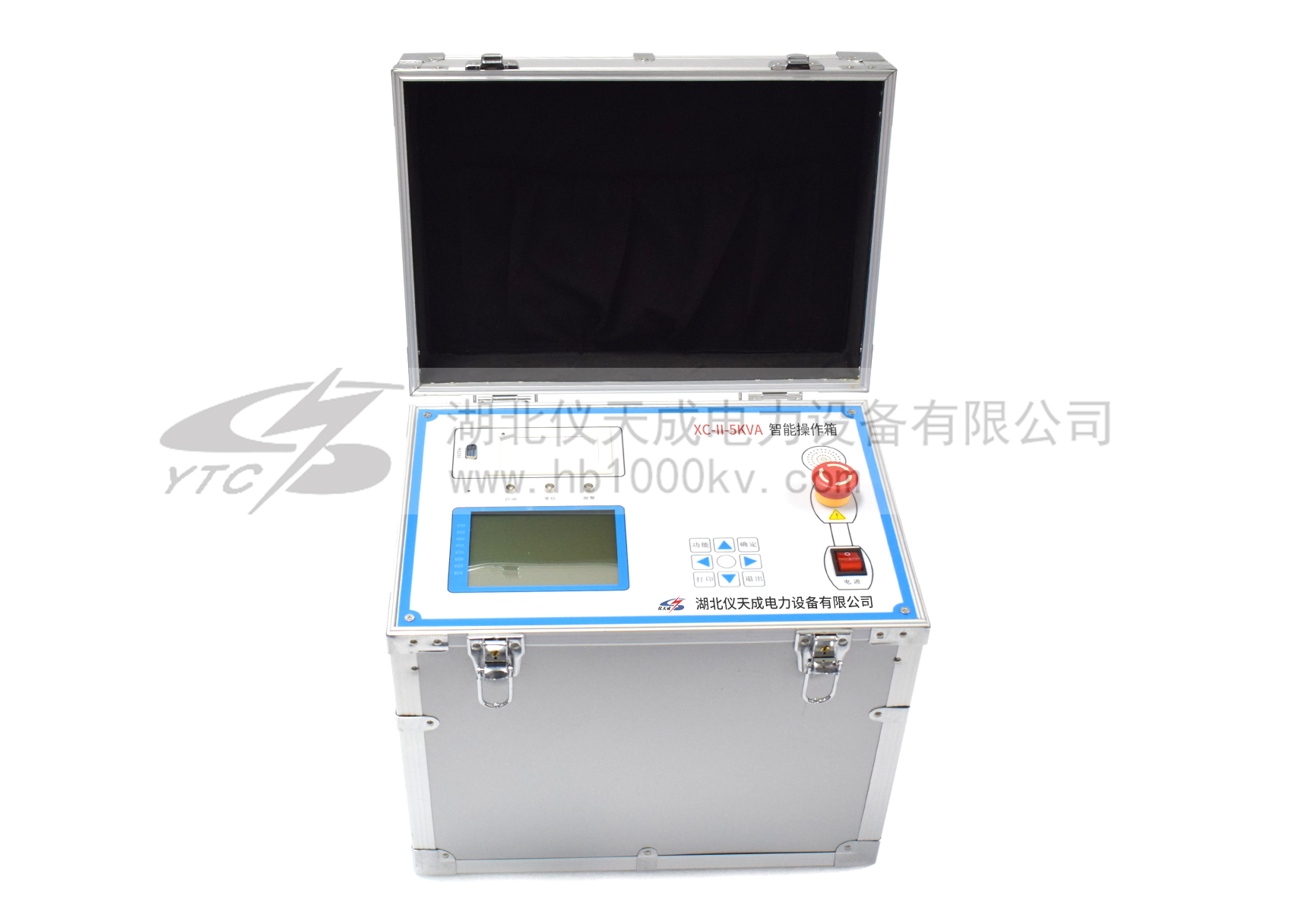

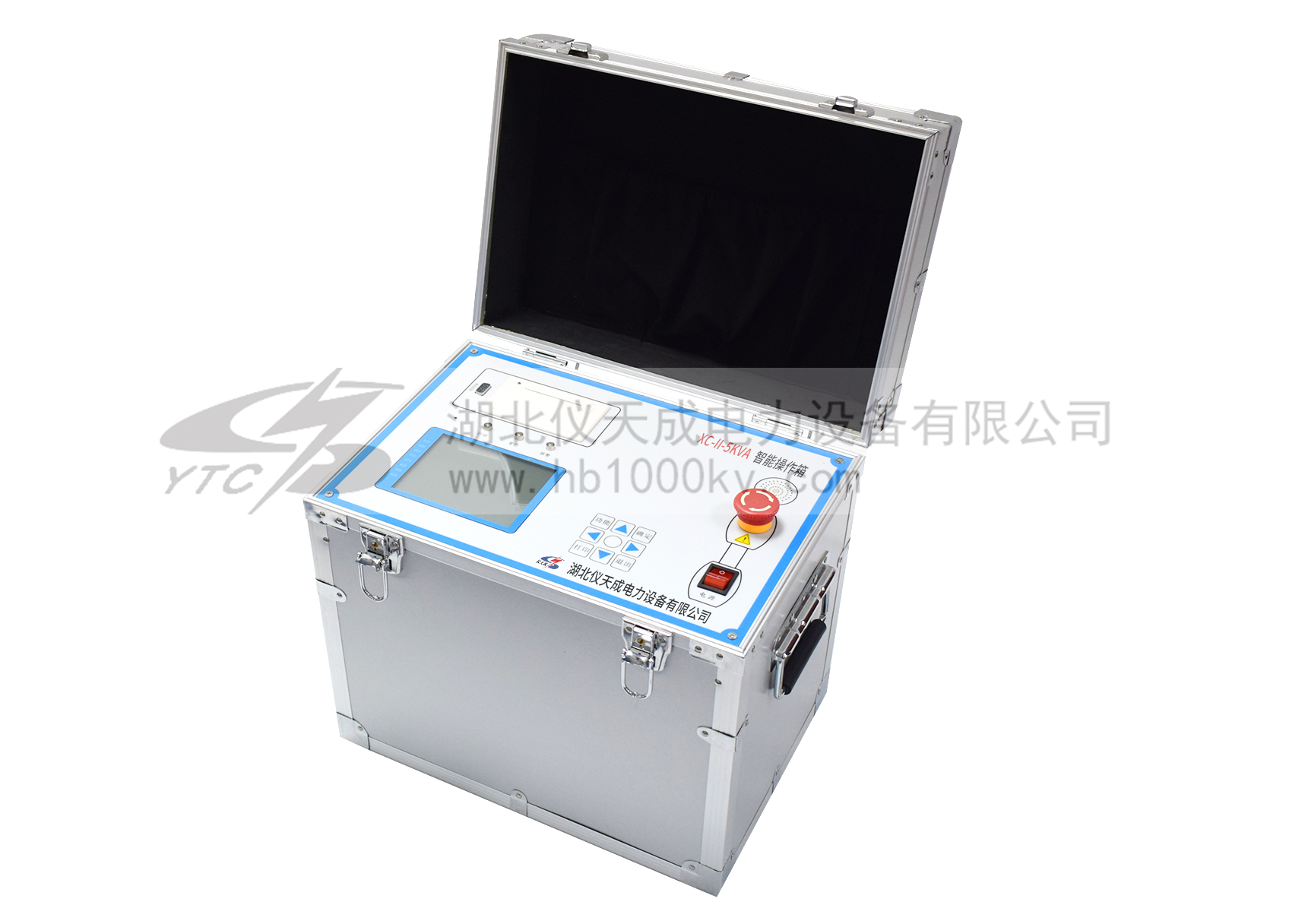

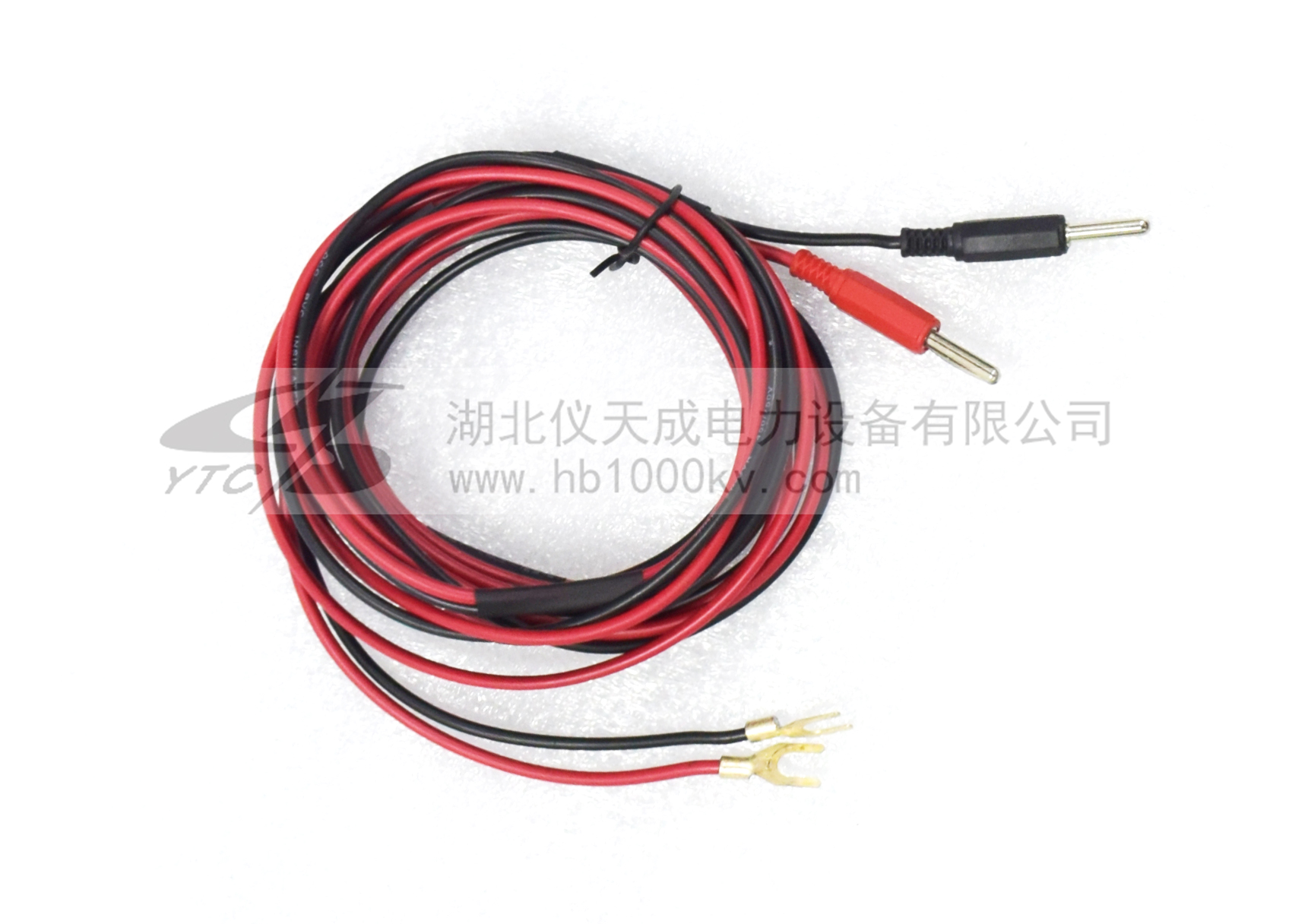

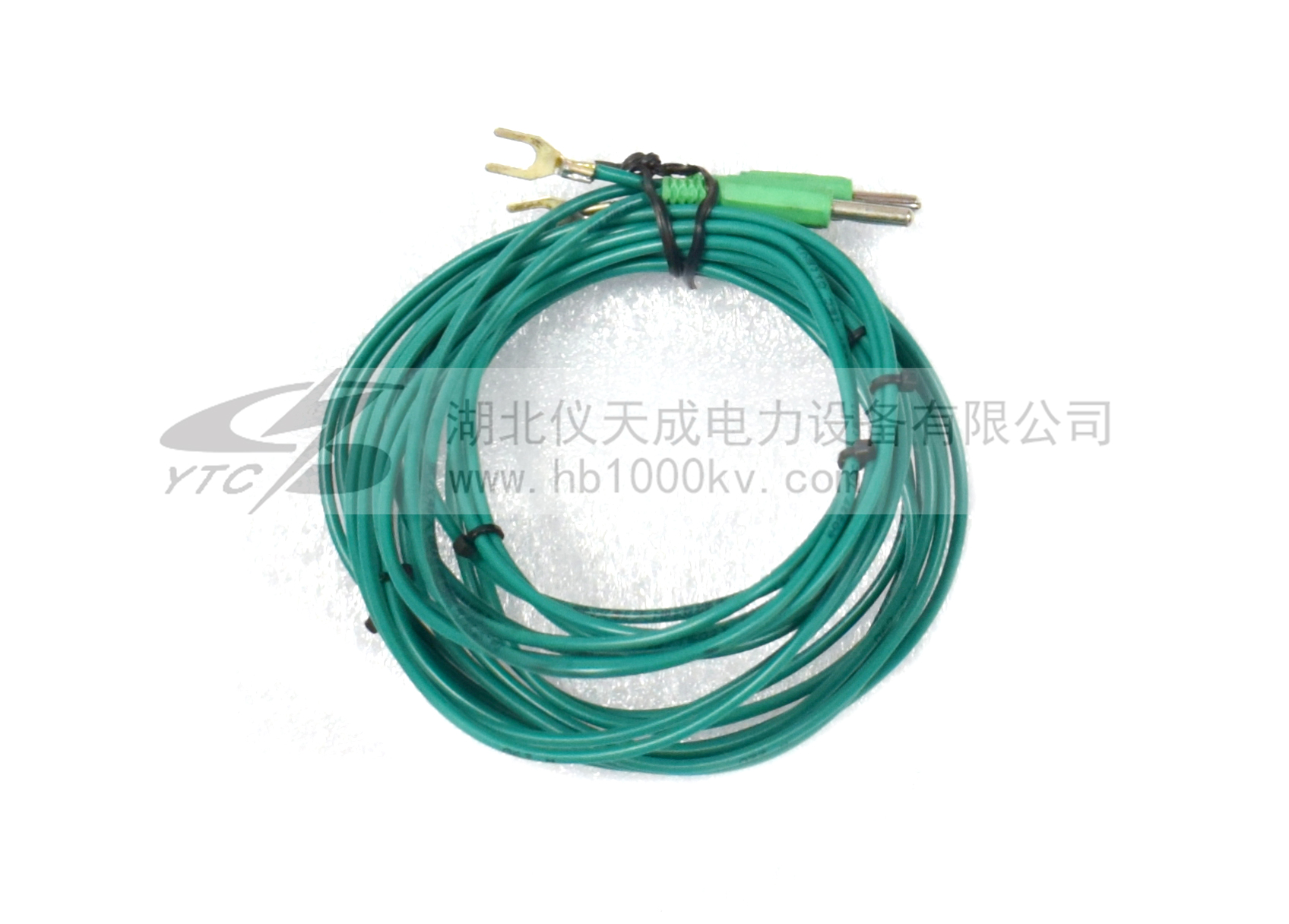

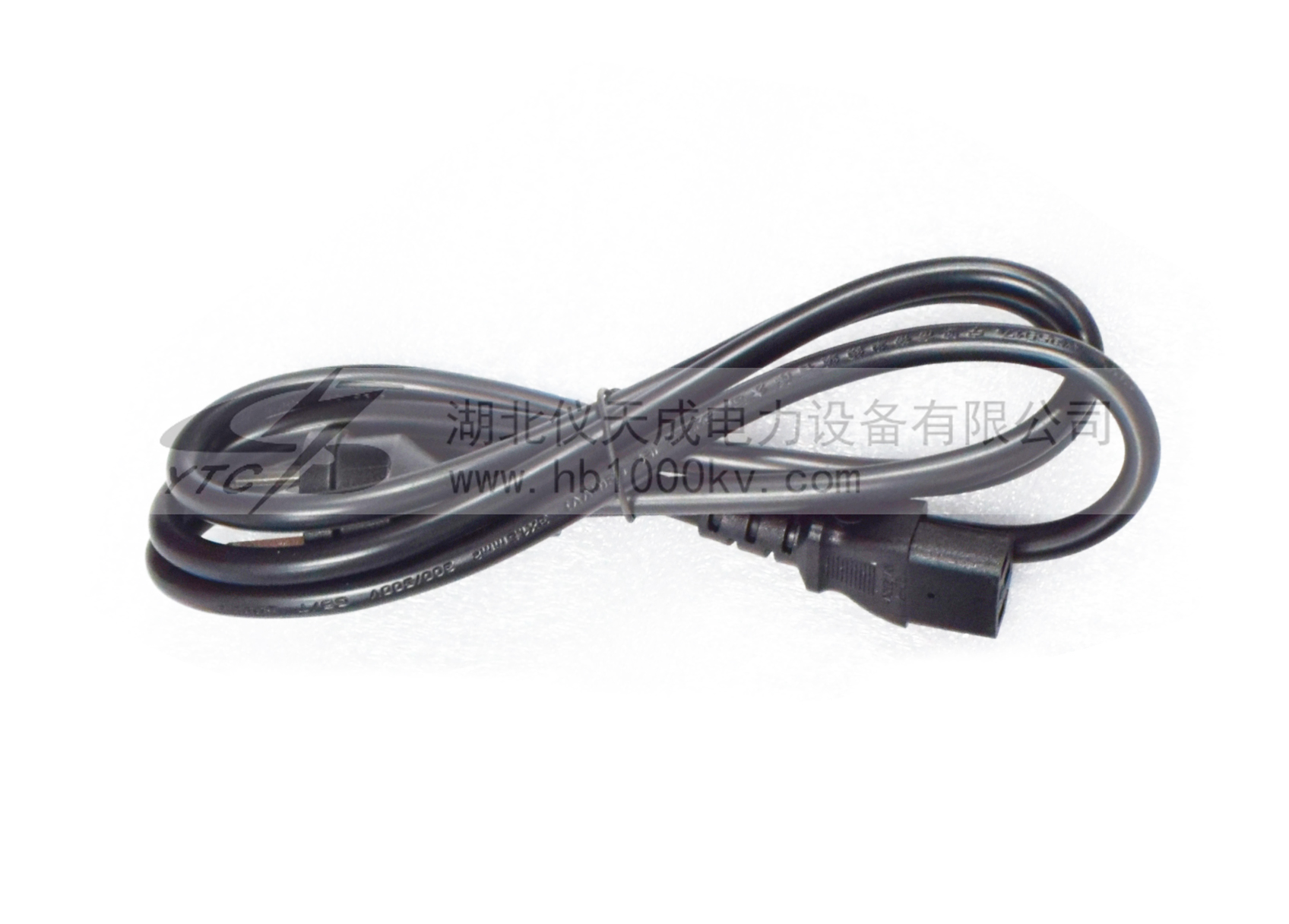

XC-II-5kVA 操作箱

XC-II系列智能耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品特點：

1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. 人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。
4. 實時顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10. 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
11. 自動錯誤診斷，易于發現和解決問題。
12. 可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。

產品別稱：全自動控制箱，變壓器控制臺，試驗變壓器控制箱。

技術參數 TECHNICAL PARAMETERS

控制箱使用條件	（1）工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。（2）環境溫度 -20～+50℃ （3）環境濕度 ≤85% RH（無凝結水）
控制箱（臺）參數：（常規參數見下表）	（1）計時范圍：0-999S （2）電壓精度 ≤1.5% ±1個字(F.S) （3）電流精度 ≤1.5% ±1個字(F.S)

規格	容量	輸入電源			輸出電壓		重量（kg）
規格	容量	相數	（V）	（A）	（V）	（A）	重量（kg）
2/220	2	1	220	10	0-250	8	14
3/220	3	1	220	15	0-250	12	16
5/220	5	1	220	25	0-250	20	18
10/220	10	1	220	50	0-250	40	80
15/380	15	2	380	37.5	0-430	34.8	90
20/380	20	2	380	50	0-430	46.5	100
25/380	25	2	380	62.5	0-430	58.1	120
30/380	30	2	380	75	0-430	69.7	140
50/380	50	2	380	125	0-430	116.2	160
100/380	100	2	380	250	0-430	232.5	250

說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。

試驗變壓器參數：（常規參數見下表）

規格	容量 kVA	低壓側		高壓側		高壓側（交直流變壓器）		測量變比	60分鐘溫升℃	阻抗電壓％	空載電流％	質量 kg
		電壓 V	電流 A	交流輸出		直流輸出
		電壓 V	電流 A	電壓kV	電流	電壓kV	電流
1.5/50	1.5	200	7.5	50	30	70	21.4	500	50	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	50	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	50	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	50	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	50	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	50	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	50	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	50	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	50	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	50	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	50	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	50	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	50	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	50	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	50	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	50	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	50	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	50	8	<4	340

說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。
上表的重量以油浸式試驗變壓器為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。
