電纜作為我們電力系統中重要的設備，為了確保電纜能夠正常的工作，我們就需要對電纜進行投入前的高壓絕緣耐壓試驗，串聯諧振和試驗變壓器這2種都是可以對電纜進行交流耐壓的常用設備，那么我們在實際進行試驗時，該如何選擇這2種設備呢？下面給大家分析一下。
選擇串聯諧振還是試驗變壓器做電纜交流耐壓，核心看被試電纜的電容量和試驗電壓，前者適配大容量、高電壓電纜，后者更適合小容量、中低電壓電纜，二者無絕對優劣，僅場景適配性不同。

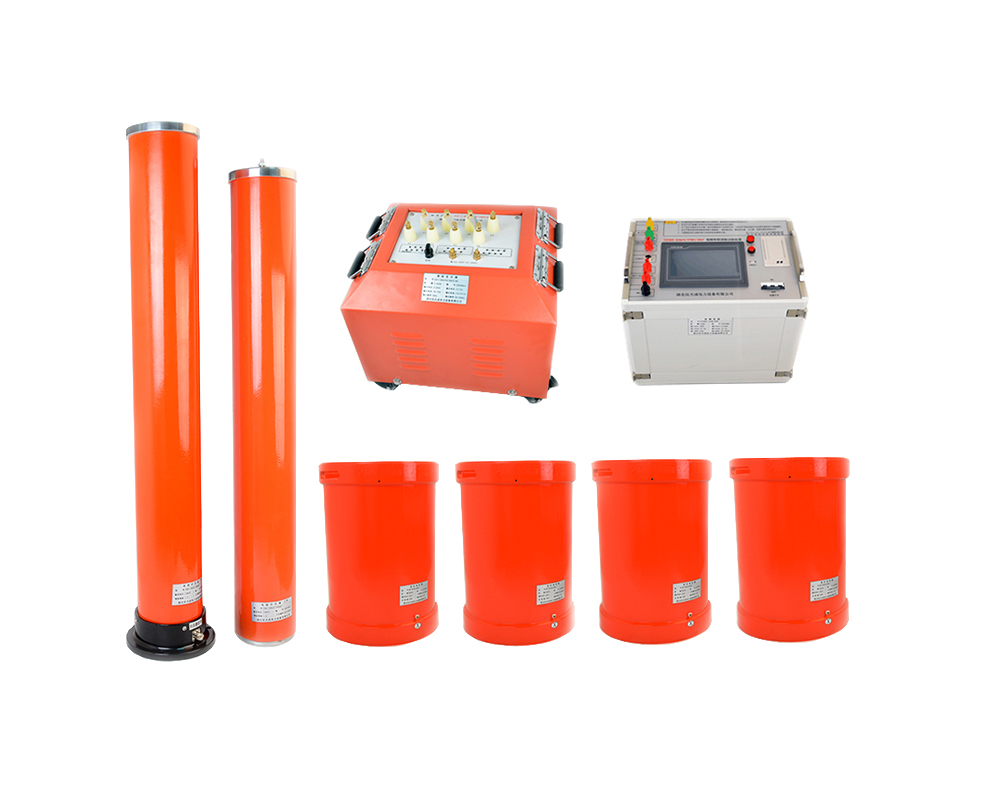

串聯諧振通過 LC 串聯諧振原理工作，能讓回路阻抗最小、電流最大，最終在試品上生成高電壓。它的核心優勢是所需電源容量小、功耗低，且設備體積輕、重量小，方便運輸?shù)浆F(xiàn)場作業，同時輸出波形接近正弦波，試驗結果更準確。正因如此，它更適合長距離、大電容量的電纜（如 10kV 及以上交聯電纜），或是試驗電壓超過 35kV 的場景。不過，它的成本相對較高，且需要根據試品參數匹配電感，調試過程稍復雜。
試驗變壓器則基于電磁感應原理，直接將低電壓升壓后施加給試品。它的優勢在于原理簡單、操作便捷，中低電壓等級的設備成本更低，維護起來也方便、故障率低。但它對電源容量要求高、功耗大，高電壓等級的設備體積龐大、重量重，無法靈活移動到現場，只能用于實驗室固定場景。此外，若試品電容量大，還可能導致輸出電壓波形畸變，影響試驗準確性。因此，它更適合短距離、小電容量的電纜（如低壓電纜或短距離中壓電纜），或是試驗電壓在 10kV 及以下的場景。
串聯諧振高壓耐壓試驗裝置和試驗變壓器高壓耐壓試驗裝置2者都是我們電力系統做高壓絕緣耐壓的優良設備，它們兩者各有優勢，大家實際進行高壓試驗時根據需求來選擇即可。
